政策背景

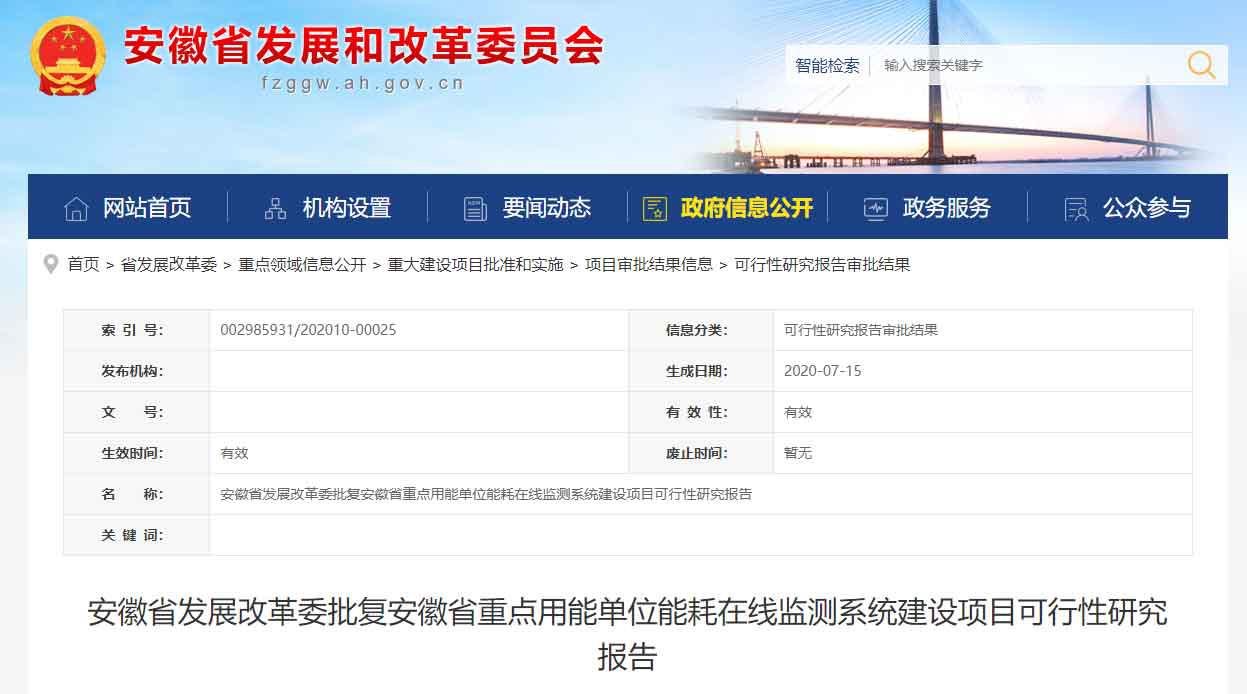

       按照國家發展改革委等部門印發的《重點用能單位節能管理辦法》《重點用能單位能耗在線監測系統推廣建設工作方案》和《關于加快推進重點用能單位能耗在線監測系統建設的通知》要求，為加快推進安徽省重點用能單位能耗在線監測系統平臺建設，完成安徽省全部重點用能單位的接入端系統建設，保障能源消耗數據接入系統實現每日上傳，為節能宏觀管理和監管執法提供數據支撐，助推重點用能單位節能挖潛、降本增效。

一、項目檔案

項目名稱：安徽華塑股份能耗在線監測系統項目案例

項目采購相關設備：能耗在線監測系統1套、輔材1批

二、項目簡介

1、項目介紹：

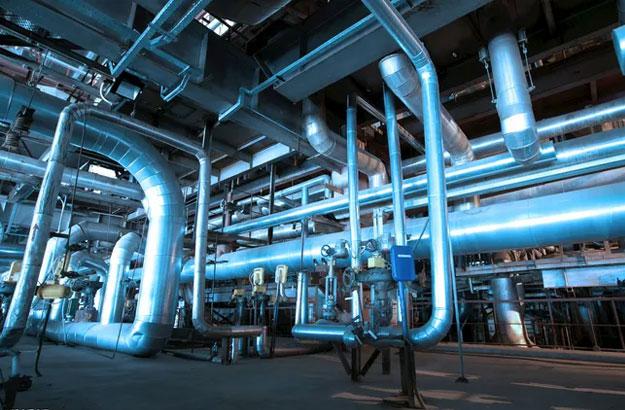

     安徽華塑股份有限公司位于安徽定遠鹽化工業園，占地面積390公頃，是安徽省“861”行動計劃重點項目，振興皖北、皖東經濟的“一號工程”。公司創立于2009年3月，由淮北礦業（集團）公司、中國成達工程公司、馬鋼（集團）控股公司、安徽省投資集團有限公司、中鹽東興鹽化股份有限公司5家國有大型企業共同組建，注冊資金15億元。項目建設總投資160億元，一期工程投資75億元，第二階段60億元融資已經通過批準，2011年10月正式投料試車。



1.用能單位能源品種和流向簡介

       安徽華塑股份有限公司主要能源種類為：混煤、焦炭、電力、電石、柴油、水。混煤、焦炭、電力、電石、柴油、水為外購能源，為輸入廠區能源種類；熱力、水、電石、焦炭、電力為外供能源，為輸出廠區能源種類，輸入和輸出能源重復的能源種類既是外購能源又是外供能源。

2、用能單位用能情況

     公司兩臺機組的各種能源數據已經接入至DCS系統和SIS系統，DCS系統廠家為國電智深，SIS系統廠家上海麥杰，可以通過OPC數據對接、中間庫對接等方式采集系統中的能耗數據。

      在保證安全的前提下，能耗在線監測系統通過數據采集驅動，完成與DCS系統和SIS系統對接，采集存儲在系統中的能耗數據，然后端設備把存儲在端設備內網主機的總能耗數據經過安全隔離數據單元擺渡到外網主機，再由外網主機按照重點用能單位能耗在線監測技術規范對用能單位總能耗數據嚴格進行加密處理，最終以互連網通訊方式將用能單位總能耗數據以每天一次的傳輸頻率自動上傳到安徽省重點用能單位能耗在線監測系統平臺。

三、能耗在線監測系統解決方案

柴油的消耗數據通過手工填報的方式進行上傳。

3、經濟指標（產品產量、工業總產值、工業增加值）等數據均通過手工填報的方式上傳數據。

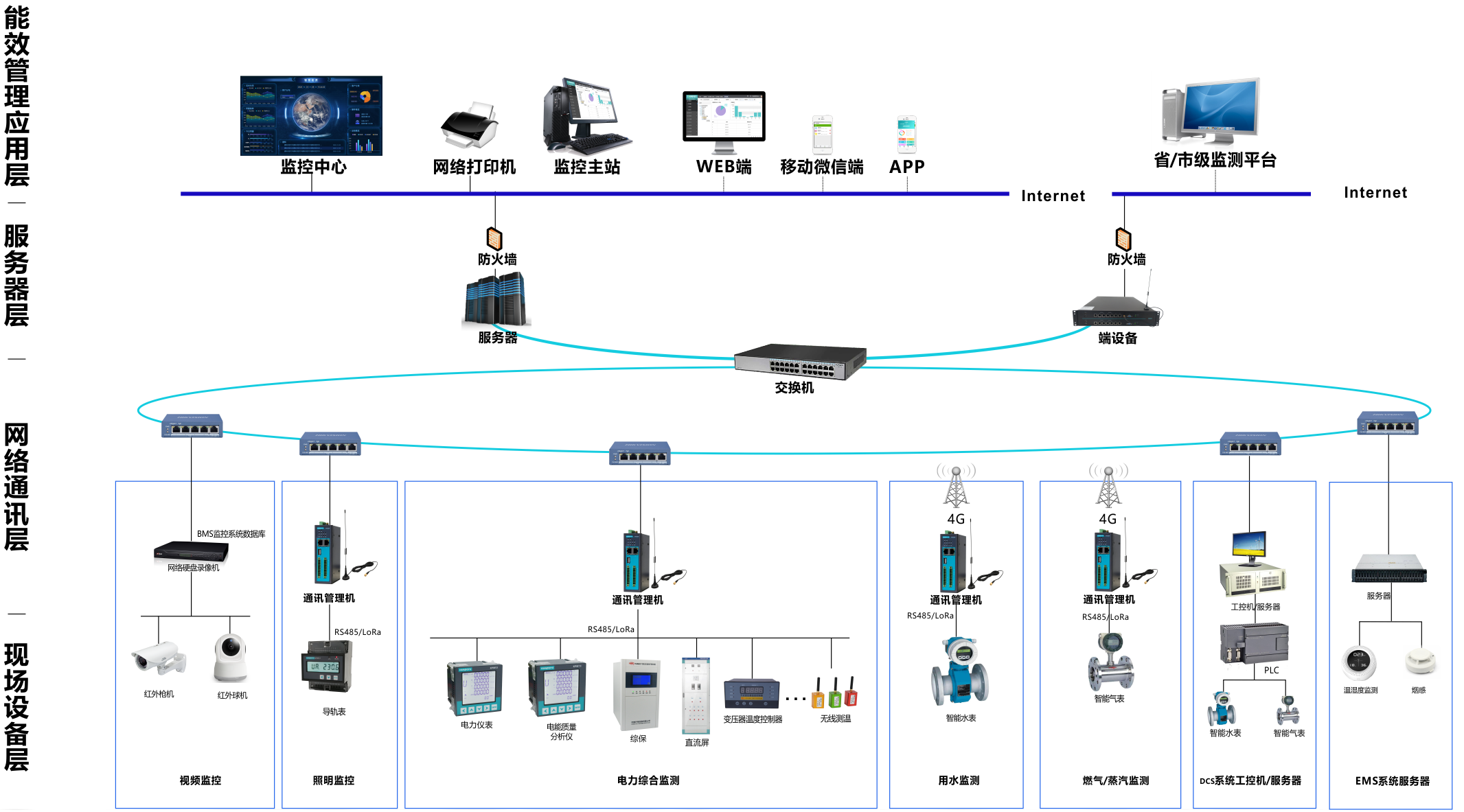

端設備支持SQL、OPC、MODBUS、DL/T645、CJ/T188協議，能耗在線監測端設備對采集到的數據進行匯總，驗證、篩選、整理打包后，采用“CA認證+HTTPS協議+VPN專線”方式多重加密將數據傳輸至省級平臺。能耗在線監測系統架構圖如下所示：

1、短期收益

2、中期收益

3、長期收益
